Co sprawia, że ​​odlewanie form skorupowych do wahaczy wlotowych jest tak skuteczne?

Spis treści

• 1. Zarys artykułu
• 2. Wprowadzenie do rockerów wlotowych i wymagań dotyczących odlewania
• 3. Zrozumienie procesu odlewania w formie skorupowej
• 4. Kluczowe zalety w produkcji wahaczy dolotowych
• 5. Powszechnie stosowane materiały
• 6. Odlewanie w formach skorupowych a inne metody
• 7. Rozważania projektowe dla rockerów o wysokiej wydajności
• 8. Typowe wady i strategie zapobiegania
• 9. Kontrola jakości i metody testowania
• 10. Zastosowania przemysłowe
• 11. Przyszłe trendy w odlewnictwie precyzyjnym
• 12. Wniosek
• 13. Często zadawane pytania

1. Zarys artykułu

• Wprowadzenie do wahaczy dolotowych i ich roli w układach silnika
• Podział krok po kroku odlewania w formie skorupowej
• Dlaczego odlewanie precyzyjne ma kluczowe znaczenie dla wydajności komponentów
• Zagadnienia dotyczące inżynierii materiałowej i wydajności cieplnej
• Ocena porównawcza z odlewaniem piaskowym i odlewaniem traconym
• Strategie optymalizacji projektowania inżynierskiego
• Systemy zapewnienia jakości w nowoczesnej produkcji
• Obszary zastosowań w przemyśle motoryzacyjnym i maszynowym
• Pojawiające się innowacje i trendy w zakresie efektywności produkcji

2. Wprowadzenie do rockerów wlotowych i wymagań dotyczących odlewania

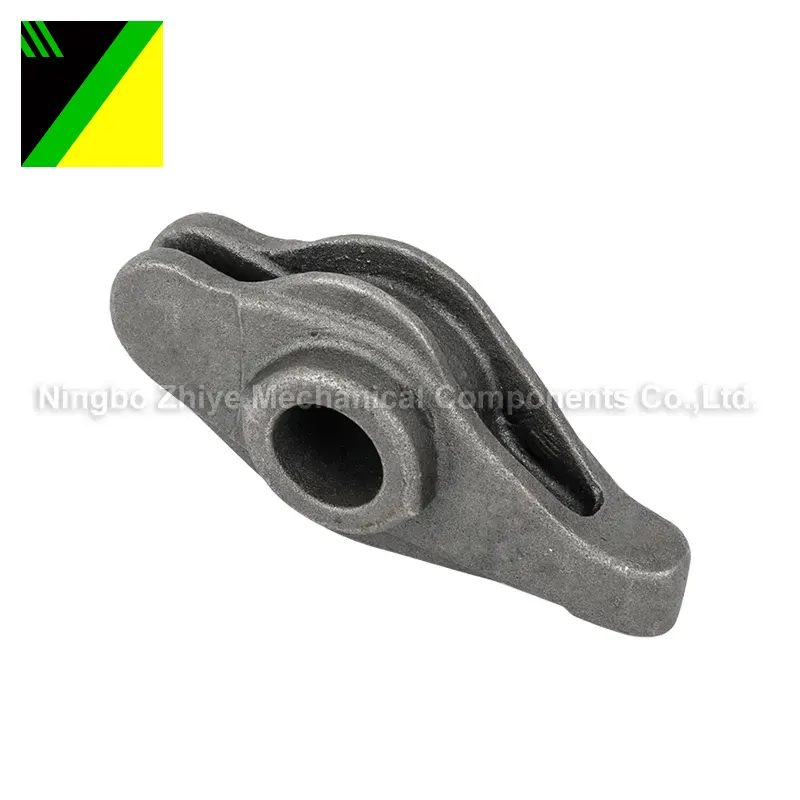

Dźwignie dolotowe to istotne elementy silników spalinowych, odpowiedzialne za przenoszenie ruchu z wałka rozrządu na zawór dolotowy. Ich działanie ma bezpośredni wpływ na wydajność silnika, stabilność spalania paliwa i ogólną niezawodność mechaniczną. Ponieważ działają w powtarzalnych cyklach dużego obciążenia, wymagają wyjątkowej wytrzymałości, dokładności wymiarowej i odporności na zużycie.

Tradycyjne metody produkcji często nie spełniają tych rygorystycznych wymagań. Nieregularności powierzchni, niespójna struktura wewnętrzna i słaba odporność zmęczeniowa mogą prowadzić do przedwczesnej awarii. W tym przypadku odlewanie w formach skorupowych staje się rozwiązaniem rewolucyjnym, oferującym doskonałą kontrolę nad mikrostrukturą i jakością powierzchni.

3. Zrozumienie procesu odlewania w formie skorupowej

Odlewanie w formie skorupowej to precyzyjny proces odlewania, w którym jako formę wykorzystuje się powłokę piaskową pokrytą żywicą. Proces ten znany jest z wytwarzania gładkich powierzchni i bardzo dokładnych wymiarów, dzięki czemu idealnie nadaje się do takich elementów, jak wahacze dolotowe.

Omówienie procesu krok po kroku:

• Ogrzewanie wzorcowe:Metalowy wzór jest podgrzewany do określonej temperatury.
• Powłoka piaskiem żywicznym:Nakładany jest drobny piasek pokryty żywicą termoutwardzalną.
• Tworzenie skorupy:Żywica twardnieje, tworząc sztywną skorupę wokół wzoru.
• Usuwanie skorupy:Skorupę wyjmuje się i montuje w formie.
• Wylewanie metalu:Do wnęki wlewa się roztopiony metal.
• Chłodzenie i wykończenie:Po zestaleniu odlew jest czyszczony i obrabiany.

Ten kontrolowany proces zapewnia minimalne odkształcenia i doskonałą powtarzalność, co ma kluczowe znaczenie przy masowej produkcji elementów silnika.

4. Kluczowe zalety w produkcji wahaczy dolotowych

Odlewanie w formie skorupowej oferuje kilka zalet technicznych, które bezpośrednio odpowiadają na wyzwania związane z wydajnością w produkcji wahaczy dolotowych.

4.1 Wysoka dokładność wymiarowa

Sztywna forma skorupowa utrzymuje wąskie tolerancje, zmniejszając wymagania dotyczące obróbki i poprawiając spójność montażu.

4.2 Doskonałe wykończenie powierzchni

Gładsze powierzchnie zmniejszają straty tarcia w układach silnika, poprawiając efektywność energetyczną i zmniejszając stopień zużycia.

4.3 Poprawiona wytrzymałość mechaniczna

Kontrolowany proces chłodzenia udoskonala strukturę ziaren, zwiększając odporność na zmęczenie i trwałość.

4.4 Zmniejszony odsetek defektów

W porównaniu do odlewania piaskowego, odlewanie w formie skorupowej znacznie zmniejsza porowatość i wady skurczowe.

5. Powszechnie stosowane materiały

Wybór materiału ma kluczowe znaczenie dla zapewnienia długotrwałej wydajności wahaczy wlotowych wyprodukowanych przy użyciu odlewu skorupowego.

• Stal stopowa:Wysoka wytrzymałość i doskonała odporność na zmęczenie.
• Stal węglowa:Ekonomiczny ze zrównoważonymi właściwościami mechanicznymi.
• Stal nierdzewna:Odporność na korozję w trudnych warunkach pracy.
• Stopy aluminium:Lekkie zastosowania wymagające zmniejszonej bezwładności.

Wybór każdego materiału zależy od wymagań dotyczących obciążenia silnika, temperatury roboczej i ograniczeń kosztowych.

6. Odlewanie w formach skorupowych a inne metody

Porównanie to pokazuje, dlaczego odlewanie w formach skorupowych jest często preferowanym balansem pomiędzy opłacalnością a inżynierią precyzyjną.

7. Rozważania projektowe dla rockerów o wysokiej wydajności

Projektowanie wahaczy wlotowych do odlewania w formie skorupowej wymaga szczególnej uwagi na geometrię, rozkład naprężeń i zachowanie termiczne.

Kluczowe zasady projektowania:

• Jednolita grubość ścianki, aby zapobiec wadom skurczowym
• Zaokrąglone przejścia w celu zmniejszenia koncentracji naprężeń
• Zoptymalizowany rozkład masy zapewniający dynamiczną wydajność
• Kontrola naddatku na obróbkę w celu precyzyjnego wykończenia

Właściwa konstrukcja zapewnia nie tylko produktywność, ale także długoterminową niezawodność silnika.

8. Typowe wady i strategie zapobiegania

Nawet w przypadku zaawansowanych technik odlewania, defekty mogą nadal występować, jeśli kontrola procesu nie jest odpowiednio utrzymywana.

Typowe wady obejmują:

• Porowatość gazowa
• Wgłębienia skurczowe
• Wtrącenia powierzchniowe
• Zimno się zamyka

Metody zapobiegania:

• Precyzyjna kontrola temperatury podczas nalewania
• Zoptymalizowana konstrukcja wlewu i pionu
• Zastosowanie wysokiej jakości piasku powlekanego żywicą
• Odlewanie wspomagane próżniowo w zastosowaniach krytycznych

9. Kontrola jakości i metody testowania

Zapewnienie jakości jest niezbędne, aby zapewnić, że każdy wahacz dolotowy spełnia standardy wydajności.

• Kontrola wymiarowa:CMM i systemy skanowania laserowego
• Badania nieniszczące:Kontrola rentgenowska i ultradźwiękowa
• Testy mechaniczne:Próby rozciągania, zmęczenia i twardości
• Pomiar chropowatości powierzchni:Analiza profilometryczna

Procesy te zapewniają spójność w dużych partiach produkcyjnych.

10. Zastosowania przemysłowe

Dźwignie wlotowe odlewane w formie skorupowej są szeroko stosowane w:

• Silniki samochodowe
• Układy silnika motocykla
• Maszyny przemysłowe o dużej wytrzymałości
• Morskie systemy napędowe
• Silniki wyścigowe o wysokich osiągach

Wszechstronność tego procesu pozwala producentom dostosować się do wielu wymagań wydajnościowych w różnych branżach.

11. Przyszłe trendy w odlewnictwie precyzyjnym

Przyszłość odlewania w formach skorupowych zmierza w kierunku automatyzacji, symulacji cyfrowej i inteligentnych systemów produkcyjnych. Zaawansowane oprogramowanie do modelowania umożliwia teraz inżynierom symulację przepływu metalu, szybkości chłodzenia i rozkładu naprężeń przed rozpoczęciem produkcji.

Ponadto integracja z systemami wykrywania defektów opartymi na sztucznej inteligencji poprawia wydajność i obniża koszty produkcji. Rozwój lekkich stopów poszerza także zakres zastosowań wahaczy dolotowych w elektrycznych silnikach hybrydowych.

12. Wniosek

Odlewanie w formie skorupowej okazało się jednym z najbardziej niezawodnych i wydajnych procesów produkcyjnych wahaczy wlotowych. Jego zdolność do zapewnienia wysokiej precyzji, doskonałej jakości powierzchni i dobrych parametrów mechanicznych sprawia, że ​​jest to preferowane rozwiązanie w nowoczesnych układach silników.

Łącząc zaawansowaną naukę o materiałach, ścisłą kontrolę procesu i zoptymalizowany projekt inżynieryjny, producenci mogą znacznie zwiększyć niezawodność komponentów i wydajność silnika.

Ningbo Zhiye Mechanical Components Co., Ltd.w dalszym ciągu dostarcza wysokiej jakości rozwiązania odlewnicze dostosowane do wymagających zastosowań przemysłowych, zapewniając wydajność i spójność na rynkach światowych.

13. Często zadawane pytania

P1: Dlaczego w przypadku wahaczy wlotowych preferuje się odlewanie w formie skorupowej?
Zapewnia doskonałą dokładność wymiarową, gładsze wykończenie powierzchni i lepszą wytrzymałość mechaniczną w porównaniu z tradycyjnymi metodami odlewania.

P2: Czy odlewanie w formie skorupowej jest opłacalne w przypadku masowej produkcji?
Tak, równoważy koszty produkcji i jakość, dzięki czemu nadaje się do produkcji na średnią i dużą skalę.

P3: Jakie materiały są najlepsze na wahacze wlotowe?
Najczęściej stosuje się stal stopową i stal węglową ze względu na ich wytrzymałość i odporność na zmęczenie.

P4: W jaki sposób odlewanie w formie skorupowej poprawia wydajność silnika?
Zmniejsza tarcie powierzchniowe, poprawia dokładność komponentów i zwiększa trwałość w warunkach dużego obciążenia.

P5: Czy da się całkowicie wyeliminować wady?
Choć nie można ich całkowicie wyeliminować, wady można znacznie ograniczyć poprzez optymalizację procesów i ścisłą kontrolę jakości.
