Dlaczego warto wybrać precyzyjny odlew krzemionkowy do połączeń rur olejowych?
W tym artykule omówiono Złącze rurowe do precyzyjnego odlewania oleju krzemionkowego proces produkcyjny. Badamy, dlaczego ta metoda dominuje w sektorze ropy i gazu, przedstawiamy jej zalety i ograniczenia, porównujemy ją z alternatywnymi procesami i przedstawiamy przykłady zastosowań w świecie rzeczywistym. Ningbo Zhiye Mechanical Components Co., Ltd. dzieli się spostrzeżeniami technicznymi, które pomogą Ci wybrać idealne połączenie.
📑 Spis treści
- 1. Co to jest precyzyjny odlew krzemionkowy i jakie ma zastosowanie do połączeń rur olejowych?
- 2. Jakie są decydujące zalety odlewania zolu krzemionkowego do połączeń rur olejowych?
- 3. Jakie są ograniczenia lub wady precyzyjnych złączy rurowych z żeliwa krzemionkowego?
- 4. Gdzie najczęściej stosujemy złącza rurowe z żelem krzemionkowym?
- 5. Odlewanie precyzyjne z zolem krzemionkowym a inne procesy połączeń rur olejowych
- 6. Często zadawane pytania dotyczące precyzyjnych złączy rurowych z żeliwa krzemionkowego
- 7. Wniosek
🔍 Czym jest precyzyjny odlew krzemionkowy i jakie ma zastosowanie do połączeń rur olejowych?

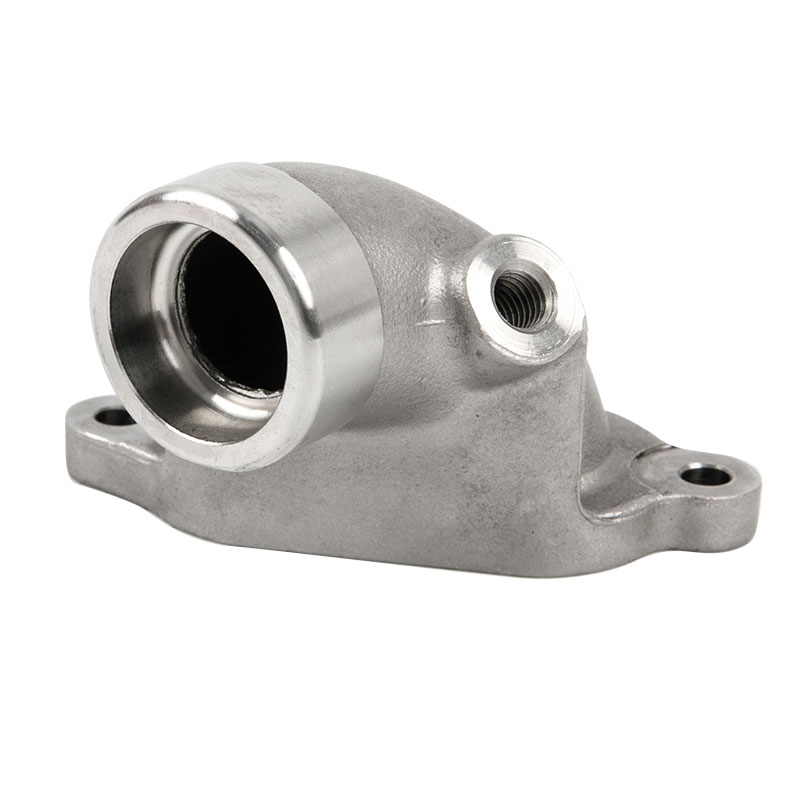

Ningbo Zhiye Mechanical Components Co., Ltd. definiujeZłącze rurowe do precyzyjnego odlewania oleju krzemionkowegojako komponent wytwarzany metodą odlewania metodą traconego węgla, gdzie spoiwo na bazie krzemionki tworzy solidną powłokę ceramiczną. W przeciwieństwie do tradycyjnego odlewania w piasku, metoda ta wykorzystuje zol krzemionkowy na bazie wody (krzemionka koloidalna) do zbudowania formy wysoce ogniotrwałej, zdolnej do odtworzenia drobnych szczegółów. Dlazłącza rur olejowychoznacza to wąskie tolerancje (często ± 0,1 mm), wyjątkowe wykończenie powierzchni (Ra 1,6–3,2 µm) i integralność metalurgiczną – niezbędną w wysokociśnieniowych układach węglowodorowych.
Zasadniczo proces ten polega na wielokrotnym zanurzaniu wzoru woskowego w zawiesinie zawierającej drobny proszek ogniotrwały i zol krzemionkowy. Po wyschnięciu muszla jest odparafinowana i wypalona, pozostawiając gładką wnękę. Następnie wlewa się stopioną stal nierdzewną, stal węglową lub stop. Wynikowyzłącze przewodu olejowegowykazuje minimalny skurcz i zerową zawartość piasku, co jest częstą wadą konwencjonalnych odlewów. Właśnie dlatego globalni operatorzy polegają na tej technologii w przypadku wyposażenia głowicy odwiertu, połączeń kolektorów i złączy dławiących.
⚙️ MOCNE I SŁABE STRONY
✅ Jakie są decydujące zalety odlewania zolu krzemionkowego do połączeń rur olejowych?
Z warsztatuNingbo Zhiye Mechanical Components Co., Ltd.zaobserwowaliśmy, że inżynierowie wybierają tę metodę z pięciu głównych powodów:
- Przewaga wymiarowa:Kształt zbliżony do netto z tolerancją ±0,1 mm, redukujący koszty obróbki nawet o 40%.
- Doskonałe wykończenie powierzchni:Chropowatość odlewu porównywalna z powierzchniami obrobionymi, eliminująca wtórne polerowanie w przypadku wielu połączeń rur olejowych.
- Dozwolone złożone geometrie:Podcięcia, przejścia wewnętrzne i cienkie ścianki (do 1,5 mm) można odlać w całości.
- Wszechstronność materiału:Współpracuje ze stalami nierdzewnymi typu duplex, Inconel, 17-4PH i stalami niskowęglowymi wymaganymi do pracy w środowisku kwaśnym (NACE MR0175).
- Integralność ciśnienia:Gęsta, nieporowata mikrostruktura dzięki szybkiemu zestalaniu się w podgrzanej osłonie ceramicznej – niezbędna dla szczelnych połączeń.
Korzyści te bezpośrednio przekładają się na dłuższą żywotność w środowiskach morskich i odwiertowych. Na przykład w ramach niedawnego projektu firmy Ningbo Zhiye dostarczono 15 000 złączy rur naftowych odlewanych z zolu krzemionkowego na złoże na Bliskim Wschodzie, bez żadnych niepowodzeń w testach nieniszczących.
⚠️ Jakie są ograniczenia lub wady precyzyjnych złączy rurowych z żeliwa krzemionkowego?
Żaden proces nie jest doskonały. Chociaż odlewanie z zolu krzemionkowego wyróżnia się jakością, stwarza wyzwania, z którymi muszą się zmierzyć nabywcy i inżynierowie:
| Ograniczenie | Wyjaśnienie i wpływ |
|---|---|
| Wyższy koszt jednostkowy w porównaniu z odlewem piaskowym | W przypadku bardzo dużych spoin (ponad 30 kg) zol krzemionkowy może być kosztowny ze względu na czas budowy powłoki i surowiec (zol krzemionkowy, piasek cyrkonowy). Nadaje się do małych i średnich serii. |
| Ograniczenia dotyczące rozmiaru i wagi | Typowa maksymalna waga ~100 kg (dla złączy rur olejowych). Cięższe komponenty mogą wymagać procesów hybrydowych. |
| Dłuższy czas realizacji oprzyrządowania | Wtryskiwanie wosku trwa 4–8 tygodni; zmiany w projekcie kosztują więcej niż w przypadku wzorów piaskowych. |
| Możliwość pękania skorupy | Jeśli parametry autoklawu do odparafinowania nie zostaną zoptymalizowane, cienkie skorupy mogą pękać, powodując bicie.Ningbo Zhiyeposiada zastrzeżoną automatyzację, aby tego uniknąć. |
Mimo to całkowity koszt posiadania często faworyzuje zol krzemionkowy, gdy istotna jest niezawodność i niewielka waga. Thezłącze przewodu olejowegomuszą wytrzymywać wibracje, cykle termiczne i media korozyjne – dokładnie tam, gdzie odlewanie precyzyjne jest trwalsze od odkuwek ze spawami.
🔧 ZASTOSOWANIA I PRZYPADKI UŻYCIA
📍 Gdzie najczęściej stosuje się złącza rurowe do rur olejowych z dodatkiem krzemionki?
Dzięki swojej wytrzymałości metalurgicznej złącza te są wszechobecne w:
- 🛢️ Sprzęt do głowicy odwiertu (dławienie i zabijanie stawów)
- ⛽ Kolektory wysokociśnieniowe
- ⚙️ Koncentratory złączy podmorskich
- 🔥 Rurociągi rafineryjne (stop odporny na korozję)
- 🔩 Złącza hydrauliczne do stosów BOP
W tych zastosowaniachzłącze przewodu olejowegomusi być odporny na kruchość wodorową i wysokie ciśnienie rozrywające. Odlewanie zolu krzemionkowego umożliwia kontrolowaną strukturę ziaren i eliminuje porowatość skurczową, która mogłaby inicjować wycieki. Ningbo Zhiye Mechanical Components Co., Ltd. regularnie dostarcza złącza odlewane według specyfikacji API 6A i 17D.
⚖️ Precyzyjne odlewanie zolu krzemionkowego a inne procesy połączeń rur olejowych
| Metoda | Wykończenie powierzchni (µm) | Tolerancja (mm) | Koszt względny (1–5) | Typowa przydatność stopu |
|---|---|---|---|---|
| Odlewanie zolu krzemionkowego | 1.6–3.2 | ±0,10 | 3,5 (średnio-wysoki) | Wszystkie stopy odlewnicze, w tym nadstopy |
| Odlew piaskowy (żywica) | 6,3–12,5 | ±0,8 | 1,5 (niski) | Tylko węgiel/niskostopowy, podatny na wady |
| Odlew precyzyjny (krzemian etylu) | 3.2–6.3 | ±0,25 | 3.0 | Podobny, ale skorupa ma mniejszą siłę zieloną |
| Kucie matrycowe | Obrobione maszynowo | ±0,2 (obrobione maszynowo) | 4.5 | Gatunki kute, prostsze kształty |
Jak pokazano, zol krzemionkowy zapewnia doskonałą równowagę między precyzją a kosztami, szczególnie w przypadkuzłącza rur olejowychwymagające umiarkowanej złożoności i wysokiej niezawodności.
❓ CZĘSTE PYTANIA
Często zadawane pytania dotyczące precyzyjnych złączy rurowych z żeliwa krzemionkowego
Czy złącza rur olejowych odlewane z zolu krzemionkowego można stosować w środowiskach zawierających kwaśny gaz (H₂S)?
Absolutnie.Ningbo Zhiye Mechanical Components Co., Ltd.produkuje złącza z materiałów takich jak stal nierdzewna 410, 17-4PH i dupleks (2205), które spełniają wymagania NACE MR0175/ISO 15156. Powłoka zolu krzemionkowego zapewnia drobnoziarnistą, jednorodną strukturę bez segregowanych węglików, co zmniejsza ryzyko pękania naprężeniowego siarczkowego. Jednak właściwa obróbka cieplna po odlewaniu (np. wyżarzanie rozpuszczające) ma kluczowe znaczenie — coś, co potwierdzamy pełnymi certyfikatami mechanicznymi.
Jaki jest maksymalny rozmiar złącza rury olejowej możliwego do wykonania przy odlewaniu zolu krzemionkowego?
Zwykle do 600 mm długości i 80 kg wagi. Niektóre odlewnie naciskają do 120 kg ze wzmocnionymi skorupami. W przypadku większych rozmiarów Ningbo Zhiye często zaleca konstrukcję segmentową lub przejście na odlewanie odśrodkowe, ale każdy przypadek oceniamy. Pamiętaj, że większe muszle wymagają ostrożnego suszenia, aby uniknąć pękania; nasze sklepy z kontrolowaną wilgotnością umożliwiają stałą produkcję złączy o masie ponad 50 kg.
W jaki sposób wykończenie powierzchni złącza odlewanego z zolu krzemionkowego wpływa na jego ciśnienie znamionowe?
Lepsze wykończenie powierzchni (zwykle 3,2 µm Ra) eliminuje czynniki zwiększające naprężenia i mikronacięcia, co bezpośrednio poprawia trwałość zmęczeniową i statyczne ciśnienie rozrywające. Chropowata powierzchnia odlewu (taka jak odlew piaskowy) może mieć doliny, które działają jako miejsca inicjacji pęknięć. W przypadku wysokociśnieniowych obwodów olejowych wielu inżynierów dokładnie określa zol krzemionkowy, aby uniknąć szlifowania powierzchni. Niezależne testy wykazały, że złącza z zolu krzemionkowego wytrzymują o 15–20% wyższe ciśnienie cykliczne w porównaniu do równoważnych części odlewanych z piasku.
Czy prototypowanie w małych partiach wiąże się z kosztami?
W przypadku prototypów (1–20 sztuk) koszt narzędzi do wtryskiwania wosku (zwykle 2000–5000 USD) może wydawać się wysoki. Jednak szybkie prototypowanie za pomocą wydrukowanych w 3D wzorów woskowych jest obecnie opcją uzupełniającą.Ningbo Zhiye Mechanical Components Co., Ltd.oferuje rozwiązania hybrydowe: wzory drukowane w 3D dla próbek początkowych, a następnie obróbka twarda w celu zwiększenia objętości. W ten sposób uzyskasz precyzję zolu krzemionkowego bez konieczności wcześniejszego angażowania się w pełne oprzyrządowanie.
📚 Referencje: ASTM A732 / A732M – Standardowa specyfikacja dla odlewów, stali inwestycyjnych, węglowych i niskostopowych; API 6A (sprzęt głowicy odwiertu); biuletyny techniczne firmy Ningbo Zhiye Mechanical Components Co., Ltd.; „Podręcznik odlewania precyzyjnego” (wyd. 2, 2023).
📞Zakończenie
Od podłóg platform wiertniczych po kolektory podmorskieZłącze rurowe do precyzyjnego odlewania oleju krzemionkowegozapewnia niezawodność, której niewiele procesów może dorównać. Kształt zbliżony do netto, doskonała powierzchnia i elastyczność stopu sprawiają, że jest to preferowany wybór w przypadku zastosowań o znaczeniu krytycznym. Chociaż istnieją ograniczenia dotyczące kosztów i rozmiarów, często są one równoważone przez zmniejszoną obróbkę i awarie w terenie.
🤝 Nawiąż współpracę z ekspertamiAtNingbo Zhiye Mechanical Components Co., Ltd., mamy ponad dwudziestoletnie doświadczenie w odlewaniu precyzyjnym do zastosowań w przemyśle naftowym i gazowym. Niezależnie od tego, czy potrzebujesz standardowego złącza przewodu olejowego NPT, czy niestandardowego elementu ze stopu o złożonej geometrii, nasi inżynierowie są gotowi do pomocy. Skontaktuj się z namijuż dziś po bezpłatną recenzję projektu i wycenę — budujmy bezpieczniejsze i silniejsze połączenia.
